膠帶輸送機變頻驅動系統方案

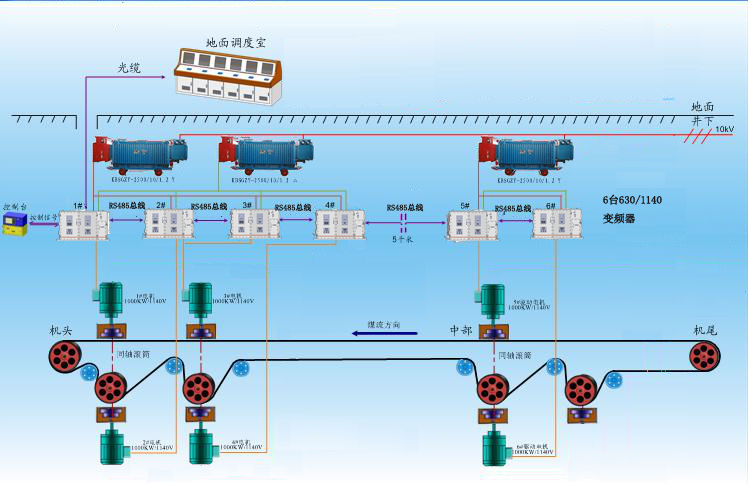

變頻帶式輸送機電控系統，采用6臺三電平防爆性高性能矢量控制型變頻調速裝置控制6臺電動機，構成主從驅動系統，通過各類傳感器采集設備的運行狀態信息，配合控制系統完成所有的工藝控制和保護功能。機頭3臺變頻器，中間驅動3臺變頻器，機頭與機尾之間距離4000m。其系統構成如下：
應用方案
采用六臺BPJ-1000/1140礦用隔爆兼本質安全型交流變頻器，通過RS485總線實現主從機控制。通過控制箱控制主機，其余從機跟隨主機，實現動態功率平衡以及對皮帶的加減速和停機等具體操作。兩驅動部之間采用光纖進行通訊，保證通訊的可靠性與實時性。
變頻器采用三電平IGBT拓撲結構。
配置明細Configuration details
|
NO. |
設備名稱Equipment name |
規格型號Specifications |
Quantity |
Unit |
|
1 |
礦用隔爆兼本質安全型交流變頻器 Mine flameproof and intrinsically safe AC frequency converter |
BPJ-1000/1140 |
6 |
臺set |
|
2 |
礦用隔爆兼本質安全型控制箱 Mine flameproof and intrinsically safe control box |
KXJ-127 |
1 |
臺set |
|
3 |
礦用本質安全型操作臺 Intrinsically safe operation platform for mine |
TH5-24 |
1 |
臺set |
主要技術特點：
- 低速驗帶功能
- 采用無速度傳感器矢量控制，帶式輸送機平穩起動，減少啟動時對機械及電氣沖擊，降低膠帶磨損量，延長設備使用壽命
- 變頻器之間通過RS485總線自動實現多機功率平衡
- 實現帶式輸送機無級調速，變頻器加減速時間0-3000秒連續可調，實現平穩啟動
- 每套變頻器有主從機兩套參數，可根據需要選擇主機和從機
